Các sư phụ ơi. em đang tìm cách nhập một mô hình tàu dạng mesh được lưu ở dạng dxf( xuất từ autoship), nhưng nhập vào thì nó toàn bị phân mãnh hay là bị biến đổi mặt dạng polyface thành dạng polyline chính vì vậy không tạo được mặt trong loftspace;và toàn bộ mô hình thì bị biến đổi hoàn toàn anh em nào có cách không thì giúp tiểu đệ với nhé;

uh; tuyệt vời anh Nghị ơi. Máy em thì làm không được; cái thằng autoship của máy em không xuất được dạng iges.Chắc là nó bị lỗi Chiều nay về nhà ông bạn nghịch máy của ông . Cài autoship và shipconstructor vào cho chạy lại chương trình. Wà, hoàn toàn tuyệt vời. Cái mô hình tàu 13500T của em đã chỉnh trơn bên autoship xuất qua dạng iges rồi nhập vào loftspace. Hoàn toàn tuyệt vời. Bề mặt vỏ tàu vẫn giữ nguyên định dạng. Giờ chỉ tiến hành chia tôn thôi. Bỏ qua bước chỉnh trơn. Quả là một sự kết hợp tuyệt vời giữa autoship và shipconstructor. Tiếc kiệm rất nhiều thời gian để fair lại bề mặt vỏ tàu.Nếu dùng linefairing mà không có kinh nghiệm thì không tài nào chỉnh cho được bề mặt trơn lán được. Còn import dạng 3d dxf dạng sườn vào shipcam thì việc tạo mặt lại và fair lại thì quả là không đơn giản. Anh Nghị có thấy thế không

Như anh cũng đã trải nghiệm rồi đó; anh biết từ cơ bản autocad cho đến cao cấp Unigraphic. Đúng là tuyệt chiêu.

Nhân đây cho em hỏi, em ko chuyển tuyến hình từ autoship hay từ một phần mềm khác qua, mà chuyển trực tiếp từ cad qua rùi chỉnh trơn trong lines fairing, rùi mới loft mặt, như thế em phải copy các đường sườn từ sườn lý thuyết và xoay nó sang 3D rùi move nó vào đúng vị trí của nó theo chiều dài tàu, sau đó save as thành đuôi DXF phải ko? Mong được chỉ giáo.

yes, you're right. Đúng là như thế, vì SC chạy trên môi trường AutoCad nên nhận được định dạng DXF của Cad là đương nhiên thôi.
cách làm thì theo mình như sau:
- 1 Move các sườn 2D trong Cad vào đúng vị trí của nó để tạo thành Sườn 3D
- Sau khi tạo được khung 3D cho các sườn thì import vào loftspace hay linefair như bình thường
good look

Ông chỉ dùng được thằng autoship 8.0 Còn cái as8.2 thì hạn chế chức năng này.
Còn việc nữa là cách import file igs vào loftspace thì làm như sau:

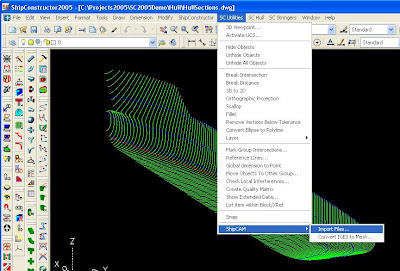

Run SC Utilities\ShipCAM\Convert IGES to MSH
Rồi lưu cài file này lại sua đó mỡ nó bằng lofrspace. Theo yêu cầu của ông; tui up hình lên luôn nè

chúc thành công

Mình đang sơ khai tìm hiểu SC, anh em có tài liệu, kinh nghiệm Share cho mình mới mail: [You must be registered and logged in to see this link.].
Cảm ơn!

Chà chà nghe mấy sư huynh bàn luận thấy thích quá
Tiểu đệ đây vẫn chưa rành về mấy cái đó
chắc phải tu thêm thôi

như vậy autoship 8.2 không xuất ra được file IGES hả mấy bro?
